ポータブル振動計
ポータブル振動計 ポータブル振動計M22P-16は携帯電話並みのミニサイズ。産業機械のドクターとしてオプションの聴診棒やヘッドホンを接続し振動の大きさを高精度で検診。カルテ作り等の健康管理を手軽に行うことが出来ます。表示はデータホールド機能により、数値が更に読みやすくなりました。
また大型回転機等の計測定を固定化し機動性をアップしたりその計測点を1箇所に集め計測効率を上げたり、産業機械の保守管理・点検・開発段階における性能試験等々、使い勝手の良さを大幅にグレードアップしました
ポータブル振動計
品番 M22P-16
品番 M22P-16A
価格は下の続きをご覧下さい
■特長
●振動の聴診器効果。気になる狭所をピンポイント測定機器の健康診断はその振動を、見る、聴く、測る時代
●重量130g（電池含む）のコンパクト設計、出張や現場で威力を発揮。
●本体は携帯電話感覚で片手の操作が簡単
●メモリー内蔵で最大256個のでーたを保存可能。
●シリアルインターフェース内蔵、コンピューターでのデータ処理も容易に実現
●パワーオフ直前の設定条件を記録、前回設定した条件で測定開始
●専用プリンタへのデータ出力が可能
●単4電池2本で連続12時間測定の省エネ設計
■仕様
| 測定範囲 | 加速度(ACC) | 0.02～200m/sRMS |
| 速度(VEL) | 0.02～200m/sRMS | |
| 変位(DISP) | 2～2000μmEQp-p | |
| 周波数特性 | 加速度(ACC) | 3Hz～10Hz |
| 速度(VEL) | 10Hz～1Hz(JIS B0907-1989準拠) | |
| 変位(DISP) | 10Hz～400Hz | |
| 測定レンジ | 加速度(ACC) | 20 , 200m/s2 RMS |
| 速度(VEL) | 20 , 200m/s2 RMS | |
| 変位(DISP) | 200,2000μm EQp-p | |
| 指示特性 | 加速度(ACC) | RMS , EQ Peak, Peak |
| 速度(VEL) | RMS , EQ Peak, Peak | |
| 変位(DISP) | RMS, EQ Peak, EQ p-p, Peak | |
| EQPeak=RMS×√2 ,EQp-p=EQ Peak×2 | ||
| Peak=生波形の片振幅 | ||
| 動特性（時定数） | RMS,EQ Peak,EQ=p-p ; 1s | |
| Peak立上がり50ms、立下り3s | ||
| 液晶表示機器 | 表示器 | バックライト付き液晶表示器 128×64ドット |
| ホールド機能 | データホルダー | |
| デジタル表示 | 数値表示 4桁 | |
| 表示周期2s 100ms毎20個の算術平均 | ||
| バーグラフ | 0～100% | |
| 警告表示 | 過負荷 フルスケールで「Over」を表示 | |
| バッテリー表示 | 残量4段階表示 | |
| データメモリ | 最大256個 | |
| 出力端子 | Menu画面にて交流/ヘッドホン切替選択 | |
| 交流出力 | 出力電圧；1Vrms(FS)負荷抵抗100kΩ以上 | |
| ヘッドホン出力 | 専用ヘッドホンによる振動音モニター | |
| レベル可変機能付 | ||
| 精度 | ±5%以下 | |
| I/O端子 | コンピュータへのデータ出力及びプリンタへの直接出力 | |
| インターフェース | RS-232C | |
| 使用温度湿度範囲 | -10～+50℃ 30～ 90%（結露しないこと） | |
| 電源 | 単4形アルカリ乾電池(LR03)2本又はACアダプタ | |
| 電池による連続使用時間約12時間 | ||
| 寸法・重量 | 145(H)×48(W)×23.5(D) | |
| 約130g（電池含む） | ||
■センサ仕様
| 品 番 | M22P-812B | M22P-351A | |
| 品 名 | 加速度ピックアップ | 電荷型ピックアップ | |
| 本 体 | 電圧入力 | チャージ入力 | |
| 検 出 器 | プリアンプ内蔵型ピックアップ | 電荷型ピックアップ | |
| 感 度 | 5.0mV/m/s2(49.1mV/G)±3% at100Hz | 5.0pC/m/s2(49.1pC/G)±3% at 100Hz | |
| 横 感 度 | 5%以下 | 5%以下 | |
| 周波数特性 | 1Hz～8kHz | 1Hz～10kHz | |
| 定電流電源 | DC7V 0.5～4mA | --------- | |
| 温度範囲 | -10～+60℃ | -10～+110℃（カールケーブル） -10～+150℃（高温用ケーブル） |
|
| 寸法・重量 | 24φ×50 約60g | 13.8φ×25 約32g | |
| 価 格 | \150,000- | \165,000- | |
   | |||
■構成
| 1)ポータブル振動計 本体 | 1台 |  |
| 2)加速度ピックアップ | 1基 | |
| 3)カールケーブル | 1本 | |
| 4)マグネット | 1個 | |
| 5)コンタクトピン | 1個 | |
| 6)単4形アルカリ乾電池 | 2本 | |
| 7)収納ケース | 1個 | |
| 8)取扱説明書 | 1部 | |
| ポータブル振動計 本体・カールケーブル・加速度ピックアップ以外はオプションです。 | ||
■オプション
| 品 番 | 品 名 | 品 番 | 品 名 | |
| AC-1046 | ACアダプタ | NA-0116 | データ管理ソフト |  |
| NA-0134 | 聴診棒(300mm) | ATH-FC5BK | ヘッドホン | |
| BC-0071 | BNC ピンコード | PC-260MS | ヘッドホン用プラグアダプタ | |
| BC-0026 | インターフェースケーブル （変換アダプタ付） |
PV-5050 | 強力マグネット | |
| BS-80TSL | プリンタ（感熱紙1巻） | SM-22M | スタッド |
■オプション データ管理ソフト NA-0116
データ管理ソフトを使用し、パソコンでデータ処理が可能です。
●対応OS：Microsoft Windows 98/Me/2000/XP
●シリアル通信によるポータブル振動計M22P-16のデータ読み込み・振動値表示
●データはcsv形式で保存、表計算ソフトなど使用したデータ処理に対応
 |
||

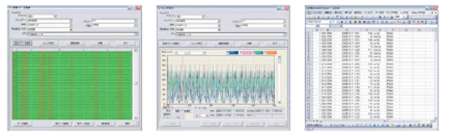

| 振動値のリスト表示例 | 振動値のグラフ表示例 | 表計算ソフト使用したデータの処理例 |
