放射温度センサ(光沢金属用)／品番 M876D-622-LM
放射温度センサ(光沢金属用)／品番 M876D-622-LM光沢のある金属表面・ガラス越しの温度計測に
放射温度センサ(光沢金属用)
品番 M876D-622-LM
価格 \235,000-
■特長
●非接触で温度測定
●光沢のある金属表面温度の計測に
●ガラス越しの温度計測に
●温度レンジは50～400℃をご用意
●アンプ部で(放射率)(スケーリング)設定可能
●CEマーキング取得
■ターゲット寸法(スポットサイズ)と測定距離
(視野角D：S=22：1)
S：測定スポットサイズ
D：センサヘッド前面から測定対象までの距離

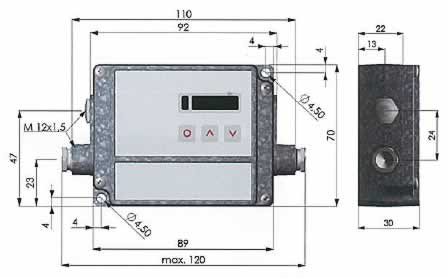

■外形寸法(単位：mm)
| センサ部 |
 |
| アンプ部 |
 |
■配線イメージ
■仕様
| 品番 | M876D-622-LM |
| 視野角 | 22：1 |
| 温度レンジ | 50～400℃(測定対象温度＞センサヘッド温度+25℃) |
| 出力 | 直流電圧：0～5V、0～10V DC 直流電圧：0～20mA、4～20mA DC |
| 精度※1 | ±(0.3% of reading＋2℃)(※2) |
| 再現性 | ±(0.1% of reading＋1℃)(※2) |
| 放射率 | 0.100～1.100 |
| 透過率 | 0.100～1.100 |
| 応答時間 | 1ms (90%)(※3) |
| 測定波長 | 2.3μm |
| 電源電圧 | 8～36V DC (最大100mA) |
| 周囲温度 | センサ部：-20～85℃ アンプ部：0～65℃ |
| 周囲湿度 | 10～95%RH (但し、結露しない事) |
| 外形寸法 | センサ部：28×φ14mm,M12×1 アンプ部：89×70×30mm (横×縦×奥行) |
| 質量 | センサ部：40g アンプ部：420g |
| 材質 | センサ部：ステンレス アンプ部：亜鉛ダイキャスト |
| 取付方式 | 取付金具固定方式(取付金具別売品) |
| 防滴・防塵構造 | IP65 |
| ケーブル波長 | 3m |
※2：ε＝1/応答時間1秒
※3：低信号レベルでの動的適応
