換気扇CO2制御機/品番 MC1U-03CS
換気扇CO2制御機/品番 MC1U-03CS●換気扇のオン／オフ（または強／弱）をコントロールすることで、冷暖房費およびCO2排出の大幅な削減ができ省エネを実現。
●通常の使用では、感度設定等、わずらわしい操作は一切不要。
●壁埋め込み型スイッチボックスに取り付けられるので、オフィス等の壁面にすっきりと収納可能。
●自動タイプと自動/手動切替タイプが選択可能。

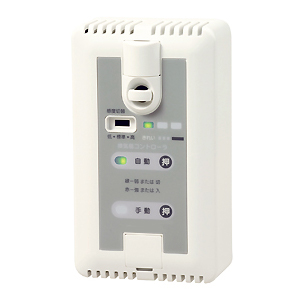

換気扇CO2制御機
品番 MC1U-03CS
価格は下記をご覧下さい
■空気汚れセンサ
VOC・ニオイ・ヒト代謝ガスを高感度に検知
室内の空気中には、微量のVOC(揮発性有機化合物)や各種のニオイ成分、ヒトの呼気に含まれる代謝ガスが混ざりあっています。
私たちはこれらの成分が多いときに空気の汚れていると感じます。
空気汚れセンサは、これらの空気の汚れの成分を高感度に検知します。
また、ヒトが要因となる空気汚れに関しては、空気汚れセンサの出力とヒト代謝によって発生するCO2濃度には相関がみられます(特許出願中)
※厚生労働省が定める指針値レベルのVOCを検知するのではありません。
●各種ガスに対する感度特性(代表値)
●空気汚れセンサーの検知範囲
■実験結果
下図の通り、換気扇CO2制御機出力はヒト代謝によるCO2の濃度に相関が見られます(図中①)。
これに加え、VOCなどの化学物質(図中②)やニオイ(図中③)も検知します。
●小学校教室での換気扇CO2制御機出力とCO2濃度
■CO2センサ
NDIR(非分散型赤外線)式センサーでCO2を高精度に検知
CO2は特定波長の赤外線を吸収する性質があり、NDIR式CO2センサーはこの性質を利用してCO2を検知します。
このセンサは、温度や湿度、VOCなどの影響を受けない為、CO2を高精度に検知することが可能です。
●CO2センサの感度特性
■用途
学校やオフィス、病院、福祉施設などでの冷暖房費およびCO2排出の削減による省エネ
■タイプ
| MC1U-03CS | MC1U-03SS | MC1U-05CS | MC1U-05SS |
 |
 |
||
■寸法図 MC1U-03CS/MC1U-03SS/MC1U-05CS/MC1U-05SS
■仕様
|
品番
|
MC1U-03CS | MC1U-03SS | |
|
検知対象
|
二酸化炭素（CO2）
|
||
|
検知原理
|
NDIR（非分散型赤外線）式
|
||
|
接点出力
|
感度切り替えスイッチ：低・標準・高（3段階切り替え）
|
||
|
接点出力
|
100V 1.5A max / 100mV 100μA min
|
||
|
感度切り替え
|
感度切り替えスイッチ：低・標準・高（3段階切り替え）※2
|
||
| モード切り替え※3 （強/弱またはオン/オフ）※4 |
自動モード・手動モード | 自動タイプ | |
|
表示
|
停止時 |
全LEDランプ消灯
|
|
| 動作開始時 |
全LEDランプ同時点滅（約6分間）
|
||
| 機器動作表示 |
空気汚れ表示LED（緑）ランプ点灯
|
||
| 空気汚れ表示 |
空気汚れ表示LED（緑、赤）ランプ点灯（空気汚れの度合いを表示）
|
||
| 換気扇動作表示 | オフ/弱運転：換気扇運転表示 LED（緑）ランプ点灯 オン/強運転：換気扇運転表示 LED（赤）ランプ点灯 |
- | |
|
電源
|
単相100V±10% 50/60Hz
|
||
|
消費電力
|
約1.6W | ||
|
取付方法
|
JIS 1口スイッチボックス深型に取付※5
|
||
|
使用温湿度範囲
|
0℃～40℃、10%RH～80%RH（結露なきこと）
|
||
|
外形寸法
|
W70×H120×D65（mm）
|
||
|
重量
|
約230g
|
||
|
製品保証
|
1年（5年を目安に交換してください）
|
||
| 価格 | \52,800- | \52,800- | |
※1：CO2は検知しません。
※2：CO2センサは、「低」：CO2濃度1400ppm±150ppm、
「標準」：CO2濃度1000ppm±150ppm、
「高」：CO2濃度800ppm±150ppmで換気扇の運転を切り替え。
※3：ARU-05C、ARU-03C、ARU-02Cのみ。ARU-05S、ARU-03S、ARU-02Sは自動モードのみで、
換気扇動作表示はありません。
※4：換気扇の強/弱またはオン/オフは換気扇の仕様や接続方法により異なります。
※5：この商品は、電気工事士による設置工事が必要です。
|
品番
|
MC1U-05CS | MC1U-05SS | |
|
検知対象
|
空気汚れ（ヒト代謝ガス、ニオイ成分、
化学物質 等）及び二酸化炭素（CO2） |
||
|
検知原理
|
空気汚れ：熱線型半導体式
CO2：NDIR（非分散型赤外線）式 |
||
|
接点出力
|
感度切り替えスイッチ：低・標準・高（3段階切り替え）
|
||
|
接点出力
|
100V 1.5A max / 100mV 100μA min
|
||
|
感度切り替え
|
感度切り替えスイッチ：低・標準・高（3段階切り替え）※2
|
||
| モード切り替え※3 （強/弱またはオン/オフ）※4 |
自動モード・手動モード | 自動タイプ | |
|
表示
|
停止時 |
全LEDランプ消灯
|
|
| 動作開始時 |
全LEDランプ同時点滅（約6分間）
|
||
| 機器動作表示 |
空気汚れ表示LED（緑）ランプ点灯
|
||
| 空気汚れ表示 |
空気汚れ表示LED（緑、赤）ランプ点灯（空気汚れの度合いを表示）
|
||
| 換気扇動作表示 | オフ/弱運転：換気扇運転表示 LED（緑）ランプ点灯 オン/強運転：換気扇運転表示 LED（赤）ランプ点灯 |
- | |
|
電源
|
単相100V±10% 50/60Hz
|
||
|
消費電力
|
約1.8W
|
||
|
取付方法
|
JIS 1口スイッチボックス深型に取付※5
|
||
|
使用温湿度範囲
|
0℃～40℃、10%RH～80%RH（結露なきこと）
|
||
|
外形寸法
|
W70×H120×D65（mm）
|
||
|
重量
|
約230g
|
||
|
製品保証
|
1年（5年を目安に交換してください）
|
||
| 価格 | \57,200- | \57,200- | |
※1：CO2は検知しません。
※2：CO2センサは、「低」：CO2濃度1400ppm±150ppm、
「標準」：CO2濃度1000ppm±150ppm、
「高」：CO2濃度800ppm±150ppmで換気扇の運転を切り替え。
※3：ARU-05C、ARU-03C、ARU-02Cのみ。ARU-05S、ARU-03S、ARU-02Sは自動モードのみで、
換気扇動作表示はありません。
※4：換気扇の強/弱またはオン/オフは換気扇の仕様や接続方法により異なります。
※5：この商品は、電気工事士による設置工事が必要です。
