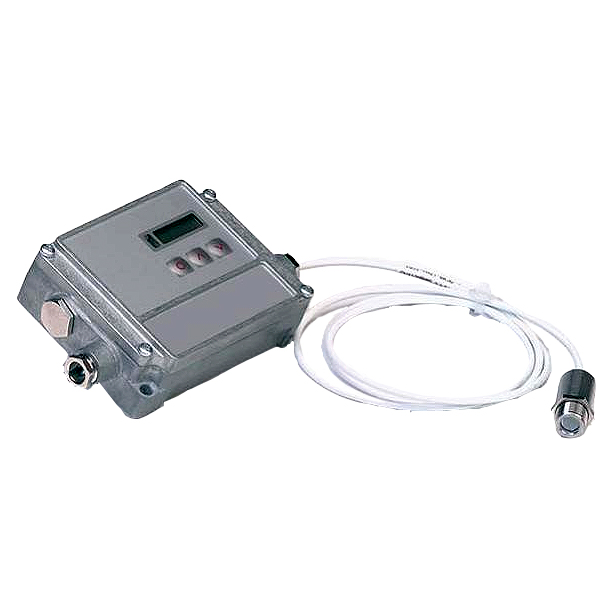

耐熱放射温度センサ/品番 M1241-IR14T22-C1
耐熱放射温度センサ/品番 M1241-IR14T22-C1
耐熱放射温度センサはワイドな測定温度範囲-50~975℃を測定可能。
クラス最小、耐薬品性にも優れたステンレスヘッドで現場でのご使用も安心です。
オイルミストなどが原因とされるクラックの心配もありません。
超小型センサヘッドは冷却なしで180℃の周囲温度で使用可能です。
耐熱放射温度センサ
品番 M1241-IR14T22-C1
価格は下記をご覧下さい
■特長
●冷却不要で周囲温度180℃で使用可能
●保護構造IP65 丈夫なステンレスヘッド
●クラス最小 超小型センサヘッドM12
●ワイドな測定温度範囲 -50~975℃
●ロングフォーカス D:S比 22:1
●センサヘッドケーブル15m延長可
●φ0.6mm/10mmの小スポット測定(クローズフォーカスレンズ使用時)
■測定視野範囲図(標準)
■測定視野範囲図(CFレンズ使用時)
■センサヘッド外形寸法図
■アンプユニット外形寸法図
■クローズフォーカスレンズ外形寸法
■取付金具外形寸法
■内部配線図
センサヘッドのケーブルはあらかじめ配線されています。
電源と出力端子にケーブルを接続してご使用ください。
■仕様
センサヘッド取付ナットは付属です。
出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
熱電対出力使用時の精度は±2.5℃または±1%
製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
耐熱放射温度センサはワイドな測定温度範囲-50~975℃を測定可能。
クラス最小、耐薬品性にも優れたステンレスヘッドで現場でのご使用も安心です。
オイルミストなどが原因とされるクラックの心配もありません。
超小型センサヘッドは冷却なしで180℃の周囲温度で使用可能です。
耐熱放射温度センサ
品番 M1241-IR14T22-C1
価格は下記をご覧下さい
■特長
●冷却不要で周囲温度180℃で使用可能
●保護構造IP65 丈夫なステンレスヘッド
●クラス最小 超小型センサヘッドM12
●ワイドな測定温度範囲 -50~975℃
●ロングフォーカス D:S比 22:1
●センサヘッドケーブル15m延長可
●φ0.6mm/10mmの小スポット測定(クローズフォーカスレンズ使用時)
■測定視野範囲図(標準)
■測定視野範囲図(CFレンズ使用時)
■センサヘッド外形寸法図
■アンプユニット外形寸法図
■クローズフォーカスレンズ外形寸法
■取付金具外形寸法
■内部配線図
センサヘッドのケーブルはあらかじめ配線されています。
電源と出力端子にケーブルを接続してご使用ください。
■仕様
測定温度範囲 | -50~975℃ |
測定精度 | ±1%もしくは±1℃のどちらか大きい方(周囲温度23℃±5℃,測定対象物>0℃) |
再現性 | ±0.5℃もしくは±0.5℃のどちらか大きい方 |
応答時間 | 150ms(95%応答) |
測定視野範囲 | 22:1(90%応答) |
アナログ出力 | 4-20mA/0~20mA/0-5V/0-10V/熱電対J・K出力切替 |
信号処理 | ピークホールド/バレーホールド/アベレージング |
測定波長 | 8~14μm |
放射率補正 | 0.100~1.100 |
使用周囲温度 | センサヘッド:-20~180℃ アンプユニット0~85℃ |
使用周囲湿度 | 10~95%RH(結露なきこと) |
保護構造 | IP65(NEMA-4) |
材質 | センサヘッド:ステンレス アンプユニット:亜鉛ダイキャスト |
電源電圧 | 8-36VDC/max.100mA |
出力インピーダンス | 電流(ループ抵抗500Ω以下)電圧(負荷インピーダンス100KΩ以上)熱電対(20Ω) |
外形寸法 | センサヘッド:φ28×14mm(M12×1) アンプユニット:89 mm x 70 mm x 30 mm |
質量 | センサヘッド:約40g アンプユニット:約420g |
出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
熱電対出力使用時の精度は±2.5℃または±1%
製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。
品番 | 仕 様 | 価格 |
M1241-IR14T22-C1 | センサヘッドケーブル1m仕様 | \77,400- |
M1241-IR14T22-C3 | センサヘッドケーブル3m仕様 | \82,800- |
M1241-IR14T22-C8 | センサヘッドケーブル8m仕様 | \90,000- |
M1241-IR14T22-C15 | センサヘッドケーブル15m仕様 | \100,800- |
M1241-MH300147 | 取付金具 | \6,300- |
M1241-MH360124 | クローズフォーカスレンズ | \13,500- |
M1241-CC | 校正成績書 | \22,500- |
