デジタル回転計/品番　M7-7500N

6.0r/min（低速回転）から
99999r/min（高速回転）まで広範囲測定！！
全てにおいて先駆の技術が生きています。
①メモリー機能搭載
20データ(MAX)メモリー可能
②接触・非接触測定両用タイプ
１台2役。しかも非接触タイプでライン速度測定が可能
③アナログ・パルス出力標準装備
回転数の記録、回転同期信号として
④ピークホールド機能搭載
測定中の最大値、最小値表示が可能
⑤バックライト付き大型LCD
⑥三脚取付可能
三脚に固定して連続測定が可能

デジタル回転計
品番　M7-7500N
価格　￥48,200-

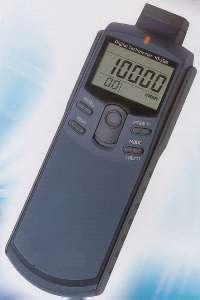

見やすい大型液晶表示（バックライト付き）	接続アダプタ+周速リングを取付けてライン速度測定としてもお使いいただけます。

■仕様

検出方式			可視光光電反射方式、接触方式（接触アダプタ装着）
反射検出距離			20～300mm
表示部			液晶表j、5桁、バックライト付き
測定時間			1s+1周期時間以内（但し、60r/min以下の場合、周期時間の約2倍(MAX))
表示更新時間			約1秒
測定単位			r/min,r/s(回転数) m/min(周速度) ms(周期) COUNT(積算カウント)
測定範囲			非接触式	接触式
	r/min(Hiレベル)		6～99999	6～20000
	r/min(Loレベル)		6.0～600.0	6.0～600.0
	r/s		0.10～999.99	0.10～400.00
	m/min		0.6～9999.9	0.6～400.0
	COUNT		0～99999	0～99999
	ms		0.6～9999.9	2.5～9999.9
測定精度			表示値()×(±.02%)±1カウント表示値は小数点を除いたカウント値（注）・周速度の測定精度は回転体の回転数に依存します　　　・蒸気の測定精度は非接触測定のものです。手振れによる誤差は含まれて　　　　いません。接触測定の時は接触子の滑り、精度が加わります。
測定機能	ピークホールド機能		最大値(MAX)、最小値(MIN)
	メモリ機能		20データ(MAX)
	オーバーレンジ機能		測定値が表示範囲を超えた時にオーバーレンジ(ERRORマーク)表示
	回転上限警告機能		回転数が予め設定された上限値を超えた時、上限警告（↑マーク）表示
	周速度演算機能		予め設定された直径値(mm)と測定回転数から周速度を演算	周速リングM7S-100N/200を使用
	積算機能		入力信号のパルスを積算カウント
	周期測定機能		入力パルスの周期を測定（但し、1秒以下の場合は入力パルスの平均値）
出力部	アナログ出力	出力電圧	0～1V/0～F．S．
		変換方式	10bitD/A変換方式
		リニアリティ	±1%/F．S．
		出力更新時間	50ms+1周期　時間以内
		温度安定度	±0.05%F.S./℃（スパン＆ゼロ）
		設定誤差	±0.5%F.S.
		負荷抵抗	100kΩ以上
	パルス出力	出力電圧	Hiレベル：+4.5V以上 Loレベル：+0.5v以下
		出力論理	正論理
		負荷抵抗	100kΩ以上
一般仕様	電源		単4乾電池4本　又は、専用ACアダプタ
	電池寿命		32時間以上（バックライトOFF時) 8時間以上（バックライトON時）
	バッテリー警告表示		電池電圧が約4.4V以下になると警告（LOWマーク）マークが表示されます。
	使用温度範囲		0～40℃
	保存温度範囲		-10～50℃
	外形寸法		180.5(W)×47.5(H)×66(Dmm 237.2(W)×47.5(H)×66(D)mm(接触アダプタ有り）
	質量（乾電池含む）		約267g 約329g（接触アダプタ有り）
	付属品		接触アダプタ　　　　　　　　　　　　　　 1個回転接触子　　　　　　　　　　　　　　　1個周速リング　　　　　　　　　　　　　　　　 1個反射マーク(12mm角×25枚）　　　　　1シート単4形乾電池　　　　　　　　　　　　　　　4本キャリングケース　　　　　　　　　　　　　1個

*操作方法にあたっては説明書をご参照下さい。

■オプション（別売）


	再帰性反射シートを使用して折おり、優れた反射性能を備えています。

接触式用	品番	品名	価格
	M7S-100N	周速リング(mm/s)	￥3,800-
	M7S-200N	周速リング(m/min)	￥1,900-
	M7S-300N	回転接触子（回転数測定用）	￥950-
	M7S-700N	延長用シャフト	￥2,500-
	M7T-011N	反射マーク (10枚1組）	￥2,700-
	M7X-501N	信号用出力ケーブル	￥3,500-
	M7T-0521AN	スタンド治具	￥9,800-
非接触式用	M7T-0522N	マグネットスタンド	￥9,300-
	M7A-0203AN	測定用三脚	￥19,000-
	M7B-7080N	ACアダプター（AC100～240V)	￥5,500-
