データーレコーダー
簡単操作・フルマルチ入力・見やすい記録・PCフレンドリー。
使いやすさを形にした、データレコーダー。
・軽量・コンパクト
・6打点式、100mmチャートレコーダー
・自動印字・アラーム機能
・メモリー機能（オプション）
データーレコーダー
品番　MC24P-100S
価格 \173,000-
温度センサ価格一覧は下記を参照下さい

■4つのポイント

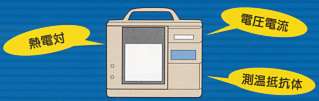

１．フルマルチ入力
?’?電対7種、側温抵抗体、電圧、電流4～20mA入力に対応。
?⊆騨冏楼呂帽腓錣擦拭?入力レンジ、スケーリングが設定できます。

２．移動設置が容易なポータブル
?．檗璽織屮襯織ぅ廚覆里如∪瀉崗貊蠅鯀?びません。
??各種装置への後片付け、増設が手軽に行えます。

３．簡単設計
?〔姪櫃弊瀋蠅鬟僖愁灰鵑?らダウンロードいただけます。
?∪瀋蟾猝椶?保存できますので、いつでも容易の確認可能。

４．メモリーカード（別売り）
?．灰鵐僖?トフラッシュカードに測定データを保存できます。
??CSV形式でファイルしますので、表計算ソフトで報告書が作成できます。

■センサアプリケーション例
様々なセンサアプリケーションに対応します。

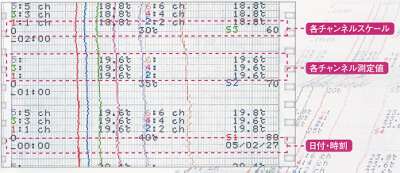

■見やすいチャートシート記録
用途に合わせて記録フォーマットが選べます。

■接続図

■温度センサ一覧（別売り）


品番　MC24PS-1 ・被覆熱電対（K）・使用温度範囲　-20℃～90℃ ・価格 \3,000-	品番　MC24PS-2 ・保護管タイプ（T）φ3.2 ・使用温度範囲　-200℃～200℃ ・価格 \5,000-

品番　MC24PS-3 ・保護管タイプPt100Ωφ3.2 ・使用温度範囲　常温～200℃ ・価格 \12,000-	品番　MC24PS-4 ・保護管タイプPt100Ωφ3.2 ・使用温度範囲　-200℃～200℃ ・価格 \15,000-

※上記以外のセンサも作成できます。別途お問合せ下さい。 ■一般仕様

動作条件	周囲温度	0～50℃
	周囲湿度	35～85%RH　但し、結霜、結露なきこと
	電源電圧	定格電源電圧の±10%以内
	電源周波数	定格電源周波数の±2Hz以内
	振動、衝撃	許容せず
	姿勢	水平面に対し±10度以内
輸送保管条件	周囲温度	-10～60℃
輸送保管条件	周囲湿度	10～95%RH　但し結霜、結露なきこと
定格電源電圧周波数	AC100V～240V、50/60Hz
消費電力	約40VA以下
寸法	300mm(W)×245mm(H)×120mm(D)　(突起物及び端子台を除く)
材質	ケース部	PC/ABS
	前面扉部	アクリル
	チャートカセット部	PC/ABS
質量	約3.5kg
標準付属品	インクパッド：1個、チャート紙：1冊、電源コード：1本、USBケーブル：1本、取扱説明書：1部、添付CD-ROM：1枚
別売品	普通チャート紙5本入り(HD4)、インクパッド5個入り(HD12)、クリーンチャート紙5本入り(HD08)、メモリーカードユニット(G020)、外部制御出力ユニット(HD09)、シャント抵抗250Ω1本入り(L655160B)

■性能

入力部	入力種類	直流電圧、直流電流、熱電対、側温抵抗体（測定レンジ及び表示精度一覧参照
	測定範囲	測定レンジおよび表示精度参照
	許容配線抵抗	熱電対・直流電圧入力：250Ω以下側温抵抗体：1線あたり10Ω以下（3線バランスのこと）
	入力インピーダンス ※1	1MΩ以上（側温抵抗体、熱電対、直流電圧入力） 250Ω（直流電流）
	バーンアウト	上限あたり（熱電対入力に限る）
表示部	測定点数	最大6点
	表示内容	LCD	日付、時刻、測定値、単位、警告発生、CH番号、センサラベル
	表示精度	小数点以下1桁
記録部	記録方式	インクパッド	6色(赤、青、緑、桃、紫、茶)および黒
	チャート紙	折りたたみ普通紙	有効記録幅100mm　全長12m
	記録印字内容	トレンドトレンド・タイムトレンド・ログログ	アナログ記録アナログ記録＋日付時刻印字アナログ記録＋測定値印字＋日付時刻印字測定値印字＋日付時刻印字
	印字周期	定刻印字	印字フォーマット、チャートスピードにより異なる最小周期：トレンド・タイムで20mm、10mm/hのとき1時間毎　　　　　　：トレンド・ログで20mm/hのとき1時間毎
	チャートスピード	4速切換え	20mm・10mm・5mm・2.5mm/h
	記録期間	チャート紙1本	20mm/hのとき約20日　10mm/hのとき約1.5ヶ月 5mm/hのとき約3ヶ月　2.5mm/hのとき約6ヶ月
	記録周期	アナログ記録	60秒/入力信号線接続最大時
	記録精度	±0.5%FS
	総合精度	各入力種共通	表示精度＋記録精度
機能	アラーム	設定値上下限個別設定
	外部制御出力	別売ユニット	アラームリレーボックス　AC230V/1A　DC30V/2A以下
	メモリーカード	別売ユニット	メモリーカード、増設ボード
	ブザー	内蔵	内蔵警告音発信（スイッチOFF時に消音）
電波障害	VCCI		CLASSA

■測定レンジおよび表示精度

入力種類		測定レンジ	スケーリング	表示精度	分解能
直流電圧	±20mV	±20mV	-9999.9～9999.9	±(0.15%of rdg＋3digits)	10μV
	±40mV	±40mV	-9999.9～9999.9	±(0.15%of rdg＋3digits)	10μV
	±60mV	±60mV	-9999.9～9999.9	±(0.15%of rdg＋3digits)	10μV
	±200mV	±200mV	-9999.9～9999.9	±(0.15%of rdg＋3digits)	100μV
	±V	±V	-9999.9～9999.9	±(0.15%of rdg＋3digits)	1mV
	±5V	±5V	-9999.9～9999.9	±(0.15%of rdg＋3digits)	1mV
	±10V	±10V	-9999.9～9999.9	±(0.15%of rdg＋3digits)	10mV
直流電流※2	4～20mA	4～20mA	-9999.9～9999.9	±(0.15%of rdg＋3digits)	0.01mA
熱電対※3	タイプB	100～1820℃	-	±(0.15%of rdg＋1.0℃) 但し400～600℃±3.0℃ 400℃未満は精度保証せず	0.2℃
	タイプE	-200～800℃	-	±(0.15%of rdg＋0.6℃) 但し-200～-100℃ ±(0.15%of rdg＋1.0℃)	0.2℃
	タイプJ	-200～1100℃	-	±(0.15%of rdg＋0.8℃) 但し-200～-100℃ ±(0.15%of rdg＋1.0℃)	0.2℃
	タイプK	-200～1370℃	-	±(0.15%of rdg＋0.8℃) 但し-200～100℃ ±(0.15%of rdg＋1.4℃)	0.2℃
	タイプR	100～1760℃	-	±(0.15%of rdg＋1.0℃) 但し100～300℃ ±1.4℃	0.2℃
	タイプS	100～1760℃	-	±(0.15%of rdg＋1.0℃) 但し100～300℃ ±1.4℃	0.2℃
	タイプT	-200～400℃	-	±(0.15%of rdg＋0.6℃) 但し-200～-100℃ ±(0.15%of rdg＋1.0℃)	0.2℃
側温抵抗体	Pt100	-200～650℃	-	±(0.15%of rdg＋0.6℃)	0.2℃
側温抵抗体	JPt100	-200～550℃	-	±(0.15%of rdg＋0.6℃)	0.2℃
