多機能デジタルトルクレンチ
業界初！
●超軽量型　従来の1/3～1/2の軽さ
●デジタルなのにアナログ感覚で操作ができます
●トルクレンチの作業日付、時間、締め付けのトルク値が記憶されパソコンで印字できます
多機能デジタルトルクレンチ
品番　M451TW-10Sシリーズ
価格は下の表をご覧ください

＜機能と特徴＞
●超軽量型　従来の1/3～1/2の軽さ
●締め付けトルク任意設定　ボタン操作で簡単です
●リアルタイムデジタル表示
(LCD表示、デジタルなのにアナログ感覚で作業できます)
●音(聴覚)バーグラフ(視覚)バイブレーション(触覚)で伝えます

◎ポカよけ機能
●締め付け不良防止（バーグラフ・バイブレーション・警報ブザー）機能
●締め忘れ防止機能（締め付け回数管理）

◎トレサビリティー管理システム機能（オプション）
●トルクレンチの作業日付、日時、締め付けトルク値が記憶されパソコンで印字できます
●大容量記憶能力（最大4000データメモリー）
●統計管理（ヒストグラム・Xbar-R管理図）

◎バリエーション
●交換ヘッド型
●表示本体分離型
●ラチェットヘッド固定型 ＜お勧め用途＞
●締め付け力の管理を行いたい場合にお勧めします
●記録を残し、トレサビリティ管理を行いたい場合にお勧めします
●シビアな締め付け管理を要求される場合にお勧めします ＜ポカよけ機能の特長＞
●リアルタイムデジタル表示
締め付けトルク値がLCD表示部でリアルタイムで確認できます。

●バーグラフ
締め付け状態がLCD表示部のバーグラフ目盛でリアルタイムに確認できます。

●締め付けトルク範囲任意設定
締め付けたいトルク値の下限値と上限値を任意設定できます

●バイブレーション
バイブレーションが握ったグリップから手の平に伝わり、ハンドルツールと類似した締め付け完了
の感覚が確認できます

●締め付け回数管理機能
管理したい締め付け回数を最大99個まで設定でき、締め付け残り数が表示され
、締付け忘れの防止に活用できます


締め付け管理回数最大99まで設定できます	締め付け残数が表示されます	締め付け指定回数以上に締め付けた場合、未起動となり、警告音で知らせます

●マーキングスタンパー（オプション）
締め付けたボルトヘッドにスタンプ印を施し識別管理に活用できます

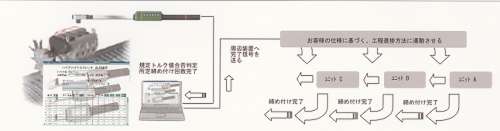

●ラインインターフェース（オプション）
締め付け正常完了時に周辺装置へ信号を送り、ラインインターフェース・工程進捗に活用出来ます
（別途、詳細の打ち合わせが必要となります）

＜トレサビリティ管理システム（オプション）の特長＞

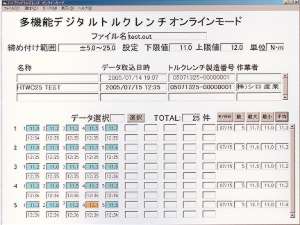

●オンラインモード
パソコン表示画面のフォーマットに各締め付けトルク値に対するタイムスタンプと
データ名称/データ取込日時/レンチ番号/作業者名/データ数/最大値/最小値/平均値が表示され、
印刷ができトレサビリティ管理に活用できます。

●リアルタイム表示画面
パソコン表示画面上で締め付け実行トルク値及び締め付け実行バーグラフを
リアルタイムに表示する機能です。

●パソコン設定画面
パソコン表示画面上で各設定を行い、トルクレンチ本体へ転送する機能です。

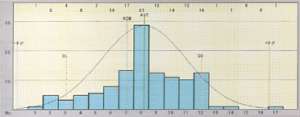

●統計機能
締め付けトルク値のデータをヒストグラムやXbar-R管理図に自動表示する機能です。

＜共通標準仕様＞

項　　　　　目	内　　　　　　　　　　　　　　容
１．負荷方向	左右どちらの方向でも可能、締め付け方向を自動検出
２．測定精度	±1%＋1digit
３．メモリー能力	最大4,000データ
４．締め付け操作モード	オート/マニュアル
５．MEMOモード	締め付けトルク値・日時情報の記憶の有効/無効
６・ブザー設定	ON/OFF
７．締め付けトルク範囲　　任意設定機能	締め付けトルク下限値/上限値を設定できる機能　設定下限値到達時に警告音・バイブレーションでお知らせします
８．締め付け回数管理機能	管理したい締め付け回数を最大99個まで設定できる機能
９．能力範囲外操作不能機能	最小能力値以下は非表示最大能力値以上は未起動（警告音・バイブレーション）及び未設定
１０．電源	充電式長時間バッテリー（リチウム電池）内蔵1回あたりの充電で約6,000回のくり返し操作可能
１１．オートパワーオフ機能	約10分操作を行わなかった場合、自動に電源をオフする機能（MEMOモードを有効にした場合はデータは保持されます）
１２．使用温度範囲	0℃～40℃
１３．データ出力	RS232C準拠（メモリーデータ転送用及びリアルタイムデータ転送用）
１４．付属品	充電器（ACアダプター）

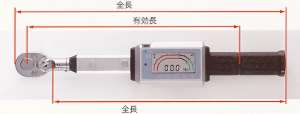

●ラチェットヘッド固定型シリーズ　

品番	締付範囲	最小読取	有効長	角ドライブ	全長	重量	価格
M451TW-10S	2～10N・m	0.1N・m	226mm	6.35mm	291mm	0.26kg	\mail-
M451TW-25S	5～25N・m	0.1N・m	249mm	9.53m	318mm	0.33kg	\mail-
M451TW-50S	10～50N・m	0.1N・m	268mm	9.53mm	337mm	0.38kg	\mail-
M451TW-100S	20～100N・m	1N・m	321mm	12.70mmm	394mm	0.54kg	\mail-
M451TW-200S	40～200N・m	1N・m	460mm	12.70mm	536mm	0.92kg	\mail-

●交換ヘッド型シリーズ　

品番	締付範囲	最小読取	有効長	角ドライブ	全長	重量	価格
M451TWC-10S	2～10N・m	0.1N・m	226mm	6.35mm	247mm	*0.19kg	\mail-
M451TWC-25S	5～25N・m	0.1N・m	249mm	9.53m	270mm	*0.22kg	\mail-
M451TWC-50S	10～50N・m	0.1N・m	268mm	9.53mm	282mm	*0.29kg	\mail-
M451TWC-100S	20～100N・m	1N・m	321mm	12.70mmm	327mm	*0.2kg	\mail-
M451TWC-200S	40～200N・m	1N・m	460mm	12.70mm	455mm	*0.77kg	\mail-

*交換ヘッドの重量は含みません
●表示本体分離型シリーズ　

品番	締付範囲	最小読取	有効長	角ドライブ	全長	重量	価格
M451TWS-1.5S	0.3～1.5N・m	0.01N・m	130mm	6.35mm	195mm	*0.09kg	\mail-
M451TWS-3S	0.6～3.0N・m	0.01N・m	130mm	6.35m	195mm	*0.09kg	\mail-
M451TWS-5S	1.0～5.0N・m	0.01N・m	130mm	6.35mm	195mm	*0.09kg	\mail-

*交換ヘッドの重量は含みません

＜交換ヘッド＞　※標準品

ラチェットヘッド	品番	角ドライブ	Ｓ	Ｈ	Ｇ	Ｒ	Ｌ１	φＤ１	適用トルクレンチ	価格
	M451CH10QS	6.35(1/4)	24	19	7.5	12	45	10	M451TWS-1.5S/3S/5S	\mail-
	M451CH25QS	9.35(3/8)	31	25	11	15.5	45	10	M451TWC-25S	\mail-
	M451CH50QS	9.35(3/8)	32	25	11	16	55	12	M451TWC-50S	\mail-
	M451CH100QS	12.7(1/2)	39	31	14	19.5	65	15	M451TWC-100S	\mail-
	M451CH200QS	12.7(1/2)	46	33	14	23	80	18	M451TWC-200S	\mail-

※受注生産品

ヘキサゴン	品番	口幅Ｗ						Ｌ１	φＤ１	適用トルクレンチ	価格
	M451CH25HS	2.5	3	4	5	6	8	45	10	M451TWS-1.5S/3S/5S M451TWC-10S/25S	\mail-
	M451CH50HS	4	5	6	8	10		55	12	M451TWC-50S	\mail-
	M451CH100HS	6	8	10	12	14		65	15	M451TWC-100S	\mail-
	M451CH200HS	8	10	12	14	17		85	18	M451TWC-200S	\mail-

スパナヘッド	品番	口幅W					S	T	L1	φD1	適用トルクレンチ	価格
	M451CH25SS	7	8	10			29	7	45	10	M451TWS-1.5S M451TWS-3S M451TWS-5S M451TWC-10S M451TWC-25S	\mail-
		11					29
		12	13	14			32
		17	18	19	21	22	39	8
		24					45
	M451CH50SS	8	9	10	11		32		55	12	M451TWC-50S	\mail-
		12	13	14			36	10
		17	18	19	21	22	44
		24	27				50
	M451CH100SS	12	13	14			40		65	15	M451TWC-100S	\mail-
		17	19	21	22		48	12
		24	26	27	30	32	57	12
	M451CH200SS	17	19	21	22		56	14	80	18	M451TWC-200S	\mail-
		24	27	30			64
		32	34	36	41		75
