工業用シュリンクドライヤー/品番　M843D-110014Tシリーズ

耐久性、経済性、高性能、高信頼性、安全性を実現。
風量が2倍になりました。
自動冷却運転機能を搭載
●期待寿命40000時間の高性能送風機搭載！
●周波数、電圧変動による性能変動無し。

工業用シュリンクドライヤー
品番　M843D-110014Tシリーズ
価格は下記をご覧下さい

■特長
小型で高性能なシュリンクドライヤです。期待寿命40000時間の高性能送風機を採用し、過熱防止対策としてヒータケースに過熱防止Bセンサ及び温度ヒューズを組み込むことによって、365日無人連続運転、さらに保証期間2年を実現しました。また、自動化生産ラインでの使用を考慮し、業界初の入出力サービス端子を標準装備しました。

■自動冷却運転機能
運転停止操作時には内部温度に対応した自動冷却運転(冷却風量調整)を行います。
この機能によってあらゆる取付姿勢における冷却運転操作が不要となり、また、同時に外部運転にての冷却運転回路構成も不要となります。

■高効率
絶縁特性の優れたコージライト耐熱材料を、圧力損失の少ない形状に成型し、その中心に電熱線を組み込み、送風気体がコイル状に巻いた電熱線の内側、及び外側を均一に通過することができる為、電熱線の熱が100%に近く熱風に変換される理想の熱風発生用ヒータです。、また熱源には電気を使用しているため、吐出される熱風の湿度は0%に近く完全な熱風となるので、そのまま食品、薬品の乾燥等に使用できます。

■仕様一覧表

■共通仕様
・定格　連続
・周囲温度　0℃～＋40℃
・周囲湿度　85%R.H.以下(非結露)
・風雨にさらされない場所　屋内

■機能

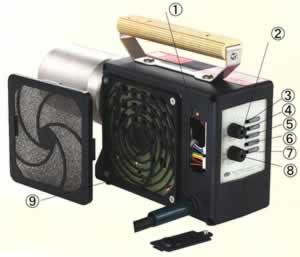

①	サービス端子外部入出力用のコネクタ式サービス端子です。
②	ヒータ入切、温度設定ツマミ吐出温度を常温～650℃の範囲で設定できます。
③	電源LED(緑)電源供給時に点灯します。
④	送風機LED(緑)送風機運転時に点灯します。
⑤	ヒータ出力LED(赤)ヒータ出力時に点灯します。
⑥	温度到達検知LED(緑)吐出温度が設計温度に対して±15℃以内の時に点灯します。
⑦	異常出力表示LED(黄)過熱防止作動時に点灯し、送風運転状態となります。冷却後、自動復帰します。※1
⑧	運転入切、風量設定ツマミ運転の入切と約70～100%の範囲で風量を調節できます。
⑨	温度ヒューズ溶断確認LED(赤・吸引口フィルタ内部)通電中は常時点灯しています。温度ヒューズ断線時に全て運転が停止し、消灯します。

※1：各LEDの点灯状態により、本機の動作状態(停止、運転、冷却運転、異常等)が把握できます。
詳細は取扱説明書をご参照下さい。

■サービス端子
外部入出力用のXH8Pコネクタ式サービス端子です。
外部からの運転とヒータ入切の入力、及び異常を外部へ出力します。
※各サービス端子が無極性となり、また出力には過電流保護回路を搭載しています。

	1.VCC	入力コモン用電源
	2.CMI	入力用コモン
	3.RUN	外部運転/停止
	4.HTR	外部ヒータ入/切
	5.GND	入力コモン用GND
	6.ALM	異常時出力
	7.RDY	温度到達検知出力
	8.CMO	出力用コモン

■内部回路構成概略図、及び出荷時配線

■用途例
●取付姿勢

●吐出ノズルを取り付けて使用（オプション）

●PDF65フランジアダプタと合フランジを利用してフレキホース配管
※フレキホース配管長は600mm以下として下さい。

●出力端子を利用して、目的温度昇温後の製品自動搬送
●キャップシールの収縮
●冷蔵食品へのインクジェット印刷前の結露取り
●冷凍食品へのインクジェット印刷前の除霜
●インクジェット印刷後の急速乾燥
●印刷物の乾燥
●充填材の凝固防止用
●原材料に軟化
●トナー等のリサイクル時のラベル加熱剥離
●ビン、缶等のリサイクル時のラベル加熱剥離
●ホッチキス針の接着後の乾燥
●口紅、リップクリームのつや出し
●焼き海苔表面の焼き色出し
●せんべいの焼き色出し
●チョコレートの脂質の白化取り
●樹脂製品の曲げ部の白化取り
●板ガラス貼り合わせ時の突起部溶断前予熱
●樹脂製品曲げ加工前に局部加熱

■外形図

①	操作パネル
②	プラグ付電源コード3m
③	吸入口(フィルタ付)
④	保護カバー
⑤	吐出口
⑥	サービス端子
⑦	ゴム足
⑧	固定金具取付穴

■仕様

品　番	M843D-110014T	M843D-112014T	M843D-120025T
電　源	単相100V	単相120V	単相200V
ヒータ容量	1400W		2500W
自動温度調節範囲	常温～650℃
付属品(SUS)	PDF65合フランジアダプタ(バンド付)・吐出ノズルPDN70
最大風量	520L/min（26%アップ）		450L/min（26%アップ）
最高静圧	0.44kPa
送風機出力	10W (0.75A)
ヒータ制御方式	PID制御(約1秒サイクルSSR 0N/OFF制御)
風量調節方式	約70～100% (連続可変直流電圧制御)
吸入口フィルタ	発砲ポリウレタン (軽度な汚れは水洗い再生可能)
最大騒音(50/60Hz)	54dB
電源コード(3m)	2PNCT 2心×2mm²		2PNCT 3心×2mm²
キャップ/コンセント	WF4215/無し	無し/無し	WF5320/WK1320
質　量	2.4㎏		2.6㎏
価格	\95,500-	\94,000-	\104,000-

品　番	M843D-123025T	M843D-120032T	M843D-123032T
電　源	単相230V	単相200V	単相230V
ヒータ容量	2500W	3200W
自動温度調節範囲	常温～650℃
付属品(SUS)	PDF65合フランジアダプタ(バンド付)・吐出ノズルPDN70
最大風量	450L/min（26%アップ）
最高静圧	0.44kPa
送風機出力	10W (0.75A)
ヒータ制御方式	PID制御(約1秒サイクルSSR 0N/OFF制御)
風量調節方式	約70～100% (連続可変直流電圧制御)
吸入口フィルタ	発砲ポリウレタン (軽度な汚れは水洗い再生可能)
最大騒音(50/60Hz)	54dB
電源コード(3m)	2PNCT 3心×2mm²
キャップ/コンセント	無し/無し	WF5320/WK1320	無し/無し
質　量	2.6㎏
価格	\101,500-	\107,500-	\106,500-

■オプション

M843DLT	M843DN110T	M843DN150T

品　　番	品　　名	サイズ	価　　格
M843DLT	固定金具	-	￥Mail
M843DN110T	熱風拡散用ノズル	4mm×110mm	￥Mail
M843DN150T	熱風拡散用ノズル	4mm×150mm	￥Mail
