手動ステンレスウインチ
手動ステンレスウインチ品番M409RSB-1シリーズ
価格は下の表をご覧下さい
●ハンドルの左右往復運動で、巻取り、巻戻しができるので取付け場所を選びません。また、回転式ウインチとしても使用できます。
・バブ研磨加工（RSB型）
・電解研磨（ERSB型）

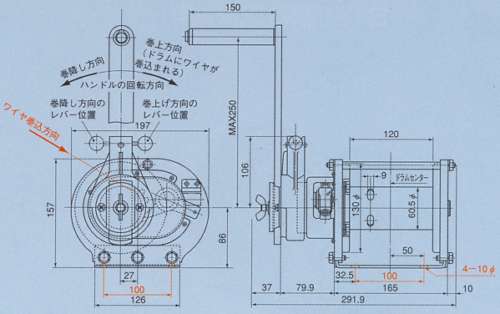

M409RSB-1、M409ERSB-1
| 品番 | 最大能力 ワイヤーロープ引張力 |
ワイヤーロープ 収容量 |
減速比率 | 手荷重 | ハンドル長さ (有効最大） |
自重（本体のみ） | 価格 |
| M409RSB-1 M409ERSB-1 |
980N (100kgf) φ5mmワイヤーロープ巻込4層目まで |
φ5mm ×35m | 1/1 | 1層目： 143N(14.6kgf) 3層目： 187N(19.0kgf) 4層目： 208N(21.2kgf) |
250mm | 9.5kg | ￥mail- |

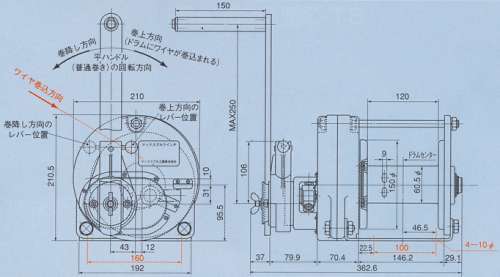

M409RSB-3、M409ERSB-3
| 品番 | 最大能力 ワイヤーロープ引張力 |
ワイヤーロープ 収容量 |
減速比率 | 手荷重 | ハンドル長さ (有効最大） |
自重（本体のみ） | 価格 |
| M409RSB-3 M409ERSB-3 |
2,940N (300kgf) φ6mmワイヤーロープ巻込5層目まで |
φ6mm ×32m | 1/6.25 | 1層目： 76N(7.7kgf) 3層目： 103N(10.5kgf) 5層目： 131N(13.3kgf) |
250mm | 15.5kg | ￥mail- |

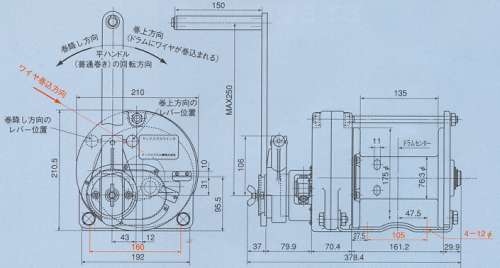

M409RSB-5、M409ERSB-5
| 品番 | 最大能力 ワイヤーロープ引張力 |
ワイヤーロープ 収容量 |
減速比率 | 手荷重 | ハンドル長さ (有効最大） |
自重（本体のみ） | 価格 |
| M409RSB-5 M409ERSB-5 |
4,900N (500kgf) φ6mmワイヤーロープ巻込5層目まで |
φ6mm ×40m | 1/8.9 | 1層目： 109N(11.1kgf) 3層目： 142N(14.4kgf) 5層目： 174N(17.7kgf) |
250mm | 16.5kg | ￥mail- |

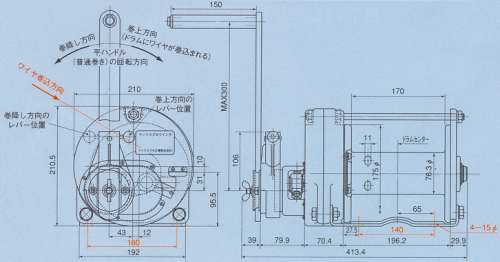

M409RSB-10、M409ERSB-10
| 品番 | 最大能力 ワイヤーロープ引張力 |
ワイヤーロープ 収容量 |
減速比率 | 手荷重 | ハンドル長さ (有効最大） |
自重（本体のみ） | 価格 |
| M409RSB-10 M409ERSB-10 |
9,800N (1,000kgf) φ8mmワイヤーロープ巻込3層目まで |
φ8mm ×40m | 1/12.6 | 1層目： 133N(13.5kgf) 2層目： 157N(16.0kgf) 3層目： 182N(18.5kgf) |
300mm | 17.5kg | ￥mail- |
