電動ウインチ単相100V
品番　M409MW-101Mシリーズ
価格は下記を参照下さい

ビルトイン・モーターをドラムと並列して内蔵させた電動ウインチです。緻密に設計され低速ギアーによって電動をダイレクトに動かせますので、強力で安定した牽引力が得られます。
またアルミニウム合金鋳物に特殊な熱処理をほどこしていますので、従来品に比べて、いちだんと軽量・小形化しています。
しかも防塵、防錆、防雨にすぐれ、設置場所も省スペース。機種も、ご家庭のコンセントで手軽にお使いいただける単相100Vの0.4kwから工業用の3相 200V2.2kwまで標準タイプとして豊富に揃えておりますので、あらゆる用途に合わせて最適な機種が低コストでお選びいただけます。

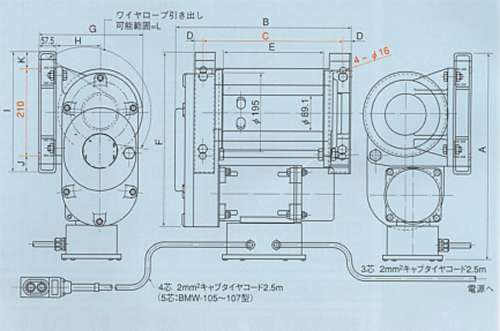

■寸法図

■寸法表

品　　　番	A	B	C	D	E	F
M409MW-101M M409MW-102M M409MW-103M	521.8	432.0	349.0	20.0	250.0	433.3
M409MW-105M M409MW-106M M409MW-107M	588.5	488.0	387.0	15.0	288.0	502.8

品　　　番	G	H	I	J	K	L
M409MW-101M M409MW-102M M409MW-103M	271.5	109.0	300.0	45.0	45.0	162°
M409MW-105M M409MW-106M M409MW-107M	301.5	130.0	352.0	105.0	37.0	147°

●ワイヤーロープセット方法
(1) 1図の様にセットされている六角穴付きなべネジM6（スプリングワッシャー付）4本をゆるめ、ワイヤーロックプレートを取り外します。
(2) ワイヤーロープ末端えを、2図の様にドラムの捨て巻きキープ穴に矢印の方向から通し、引き出して6回ドラムに巻きつけます。これを「捨て巻き」といいます。
(3) 3図のようにワイヤーロープを先端部7cm位をペンチ等でワイヤーロックプレートの溝に合うように曲げぐせをつけて下さい。
(4) ワイヤーロープをドラムプレートのワイヤーガイド溝に入れ、ワイヤーロープ先端部にワイヤーロックプレートをかぶせます。はずす前と同じように4本の六角穴付きなべねじM6（スプリングワッシャー付）でこれを固定します。（図4参照）

※「捨て巻き」・・・・・ワイヤーロープを規定の揚程だけ下ろした場合に、なおワイヤーロープがドラムに巻きついている状態。巻き付け効果によってロープエンドにかかる引張力を軽減させることを目的にしたものです。

■さまざまな使いやすい特徴
●モーター部とドラム部が2列になった並列型ですから、コンパクトで設置場所を取らず狭い場所にでも取付けることができます。
●心臓部であるモーター、減速機講、電磁ブレーキなどは、錆にも強く軽量なアルミニウム合金鋳物で、雨、風、塵に対しても安心です。音も静かです。
●高性能電磁ブレーキを採用していますので、制動力がきわめて高く、細やかな作業にも威力を発揮します。
●ロープの取り付けは、ドラムに開いた2つのワイヤー穴にロープを通し、止め金具を締付けるだけで、簡単、確実にセットできます。
●家電製品同様お手軽にご使用頂ける単相100Vシリーズ18機種、工業用の三相200Vシリーズ36機種と種類が豊富です。
●標準化シリーズによって、短納規低コストでお応えできます。

■単相100V　0.4kW仕様

型　　　　　　　　　　　　　式		M409MW-101M		M409MW-102M		M409MW-103M
周　　　　　　波　　　　　　数		50Hz	60Hz	50Hz	60Hz	50Hz	60Hz
巻　き　上　げ　能　力ワ　イ　ヤ　ー　引　張　力単位：N(ニュートン）表示（）内はkgf	1層目	1666　(170)	1372　(140)	2646　(270)	2156　(220)	4116　(420)	3332　(340)
	3層目	1274　(130)	1078　(110)	2058　(210)	1764　(180)	3234　(330)	2646　(270)
	5層目	1078　(110)	980　(100)	1764　(180)	1470　(150)	2744　(280)	2254　(230)
巻　き　上　げ　速　度　（m/min)	1層目	9.6	11.8	6	7.4	3.9	4.8
	3層目	12.1	14.8	7.5	9.3	4.9	6
	5層目	14.5	17.8	9.1	11.1	5.9	7.2
ワイヤーロープ収容量　（ワイヤー径×長さ）　（mm)　　　（m）	1層目	φ6mm×　11.0m		φ6mm×　11.0m		φ6mm×　11.0m
	3層目	φ6mm×　37.3m		φ6mm×　37.3m		φ6mm×　37.3m
	5層目	φ6mm×　69.0m		φ6mm×　69.0m		φ6mm×　69.0m
適　用　ワ　イ　ヤ　ー　ロ　ー　プ		φ6mm(6×24)　(JIS規格)		φ6mm(6×24)　(JIS規格)		φ6mm(6×24)　(JIS規格)
減　　　　　　速　　　　　比		1/40.3		1/64.5		1/99
モ　　　　ー　　　　タ	形式	全閉自冷形：ビルトインモータ（コンデンサ始動）
	出力	0.4kW
	極数	4P
	電圧	単相　AC100V 50Hz 6.9A
	電流	単相　AC100V 60Hz 8.4A
	絶縁	B種
	ブレーキ	スプリングクローズ式電磁ブレーキ
ブ　レ　ー　キ　制　動　率		150％以上
負　　荷　　時　　間　率		40％ED
制　　　御　　　方　　　法		2点式押釦スイッチによる直接操作（操作コード2m?屐?4芯×2.5m・電源コード2m?屐?3芯×2.5m)
自　　　　　　　　　　　　重		45.9kg		46.2kg		47.5kg
価　　　　　　　　　　　格		￥mail-		￥mail-		￥mail-

・本製品には付属品として、2点押しボタンスイッチおよび、コード2.5m、電源コード2.5mが付いております。

■単相100V　0.75kW仕様

型　　　　　　　　　　　　　式		M409MW-105M		M409MW-106M		M409MW-107M
周　　　　　　波　　　　　　数		50Hz	60Hz	50Hz	60Hz	50Hz	60Hz
巻　き　上　げ　能　力ワ　イ　ヤ　ー　引　張　力単位：N(ニュートン）表示（）内はkgf	1層目	4410　(450)	3724　(380)	6860　(700)	5684　(580)	7840　(800)	6468　(660)
	3層目	3528　(360)	2940　(300)	5390　(550)	4508　(460)	5880　(600)	4900　(500)
	5層目	2940　(300)	2450　(250)	4508　(460)	3724　(380)	4900　(500)	3920　(400)
巻　き　上　げ　速　度　（m/min)	1層目	7.4	8.9	4.8	5.8	4.2	5.1
	3層目	9.2	11.2	6.0	7.3	5.5	6.7
	5層目	11.1	13.4	7.2	8.8	6.9	8.4
ワイヤーロープ収容量　（ワイヤー径×長さ）　（mm)　　　（m）	1層目	φ6mm×　12.9m		φ6mm×　12.9m		φ6mm×　9.9m
	3層目	φ6mm×　43.6m		φ6mm×　43.6m		φ6mm×　34.5m
	5層目	φ6mm×　80.8m		φ6mm×　80.8m		φ6mm×　65.7m
適　用　ワ　イ　ヤ　ー　ロ　ー　プ		φ6mm(6×24)　(JIS規格)		φ6mm(6×24)　(JIS規格)		φ6mm(6×24)　(JIS規格)
減　　　　　　速　　　　　比		1/57.2		1/87.5		1/103.3
モ　　　　ー　　　　タ	形式	全閉自冷形：ビルトインモータ（コンデンサ始動）
	出力	0.75kW
	極数	4P
	電圧	単相　AC100V 50Hz 11.4A
	電流	単相　AC100V 60Hz 9.6A
	絶縁	B種
	ブレーキ	スプリングクローズ式電磁ブレーキ
ブ　レ　ー　キ　制　動　率		150％以上
負　　荷　　時　　間　率		25％ED
制　　　御　　　方　　　法		2点式押釦スイッチによる直接操作（操作コード2m?屐?5芯×2.5m・電源コード2m?屐?3芯×2.5m)
自　　　　　　　　　　　　重		61.7kg		63.2kg		64.5kg
価　　　　　　　　　　　格		￥mail-		￥mail-		￥mail-
